Differentielle Hochspannungstastkopf-Serie HORNET®
Si /SiC- Leistungsbauelemente
■ ±4000V Eingangsspannung
■ Je mit vier umschaltbaren
Eingangsteilern
■ >300MHz Bandbreite
■ Hohe Gleichtaktunterdrückung
■ Für Testeranwendungen
HORNET® Serie, >300MHz, ±4000V
Die hochmoderne differentielle Hochspannungstastkopfserie HORNET® kombiniert einen ±4000V differentiellen und Gleichtaktspannungs-Eingangsbereich mit einer bemerkenswerten Bandbreite von >300MHz und etabliert sich damit als die klassenbeste Lösung für die wachsenden Anforderungen der Leistungselektronik mit weiter Bandlücke, z.B. Doppelpulstests von Hochgeschwindigkeits-Hochspannungs-Schaltbauelementen aus SiC-Technologie sowie Tests von IGBTs, Thyristoren, schnell schaltenden HV-Dioden und mehr.
Die Tastköpfe der Serie HORNET® verfügen über einen universellen BNC-Ausgang und sind mit jedem Oszilloskop im Labor mit 50Ω-Eingangsimpedanz oder 1MΩ-Eingangsimpedanz und einem 50Ω-Durchführungsabschluss kompatibel.
Für die Adaption an Testpunkte ist diverses Zubehör erhältlich, unter anderem die Testpunkt-zu-4mm Adapter-Serie mit MMCX-, SMA-, BNC- oder Pfostenstecker Eingängen, bei deren Verwendung trotzdem die volle Tastkopf-Bandbreite gewährleistet wird.
Diese Serie von differentiellen Hochspannungstastköpfen ist aus Sicherheitsgründen in Bezug auf Hochspannungen nicht für den Handgebrauch geeignet sondern für die Integration in automatische oder manuelle Prüfplätze geeignet. HORNET® wird daher als spannungsmessende Komponente (fest angeschlossenes Gerät) in einem Prüfsystem oder einer Sicherheitsprüfumgebung eingesetzt. Die ferngesteuerte Nutzung wird empfohlen.
Ein entsprechendes PMK Netzteil ist erforderlich. Diese sind mit einer USB-Schnittstelle und optional mit LAN-Schnittstelle erhältlich. Eine Fernsteuerung des Tastkopfes wird durch das Netzteil ermöglicht.
Der genaue Funktionsumfang der Tastköpfe wird auf der unten verlinkten Seite zur jeweiligen Softwarelösung beschrieben.
Es stehen mehrere Softwarelösungen zur Fernsteuerung von PMK-Produkten zur Verfügung:
Eine ISO17025-Kalibrierung bei Auslieferung oder als Rekalibrierung ist auf Anfrage möglich.
Modelle & Spezifikationen
| Bild | Merkzettel | Artikel | Teilung | Bandbreite (-3dB) | Eingangsspannung | Differentielle Eingangsimpedanz | Anstiegszeit |
|---|---|---|---|---|---|---|---|

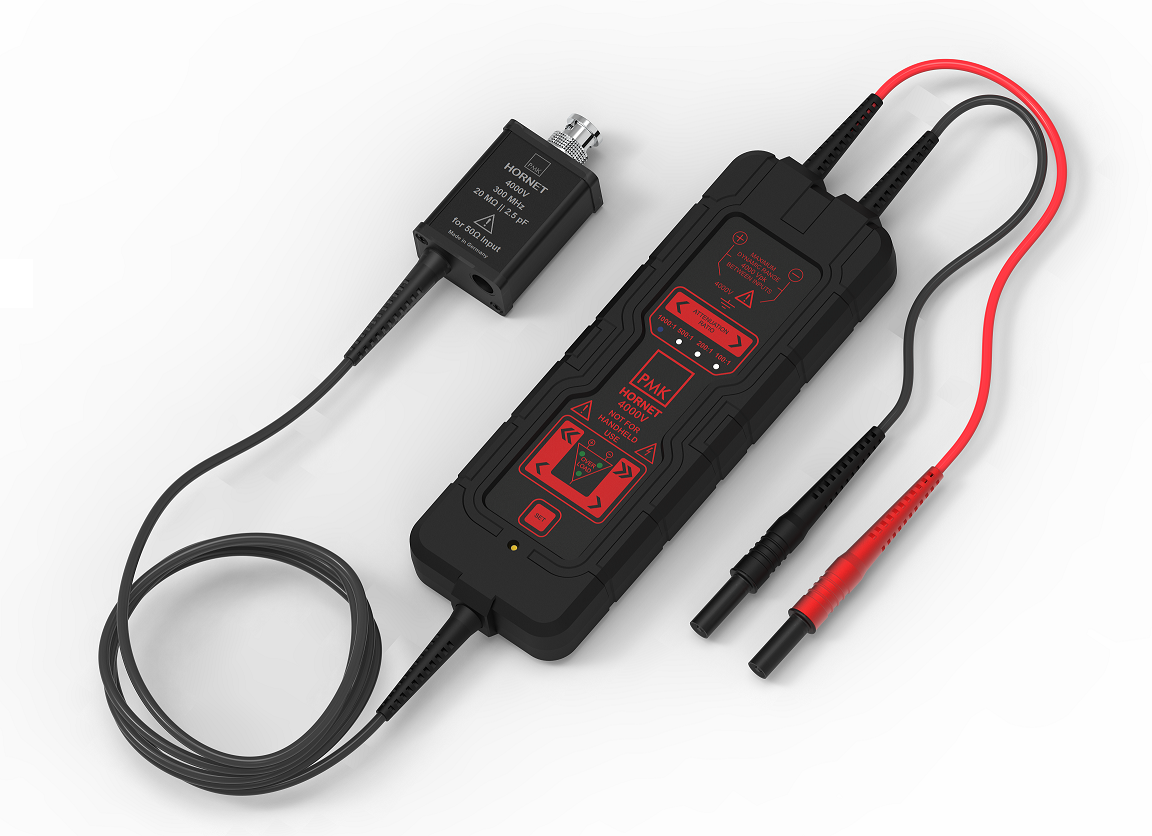

HORNET4kV HORNET® ±4000V, 2m | 1000:1 | >300 MHz | 4000V peak | 20 MΩ || 2,5 pF | 1,0 ns | ||
| 500:1 | >300 MHz | 4000V peak | 20 MΩ || 2,5 pF | 1,0 ns | |||
| 200:1 | >300 MHz | 4000V peak | 20 MΩ || 2,5 pF | 1,1 ns | |||
| 100:1 | >300 MHz | 4000V peak | 20 MΩ || 2,5 pF | 1,1 ns |
Netzteile (separat bestellbar)
| Bild | Merkzettel | Artikel | Eingangsspannung | Ausgangs- stromstärke | Rauschen* | Kanäle | Ausgangs- spannung | Leistung | Standard |
|---|---|---|---|---|---|---|---|---|---|
889-09V-PS2 2ch Netzteil für Fernsteuerung mit USB Schnittstelle | 90-240 V AC, 47-63 Hz | 0,5 A DC kontinuierlich | 5 mV | 2 | ± 9 V | 20 W | IEC/EN 60601-1 - EN55011-B | ||
889-09V-PS2-L 2ch Netzteil für Fernsteuerung mit USB und LAN Schnittstelle | 90-240 V AC, 47-63 Hz | 0,5 A DC kontinuierlich | 5 mV | 2 | ± 9 V | 20 W | IEC/EN 60601-1 - EN55011-B | ||
889-09V-PS3 4ch Netzteil für Fernsteuerung mit USB Schnittstelle | 90-240 V AC, 47-63 Hz | 0,5 A DC kontinuierlich | 5 mV | 4 | ± 9 V | 40 W | IEC/EN 60601-1 - EN55011-B | ||
889-09V-PS3-L 4ch Netzteil für Fernsteuerung mit USB und LAN Schnittstelle | 90-240 V AC, 47-63 Hz | 0,5 A DC kontinuierlich | 5 mV | 4 | ± 9 V | 40 W | IEC/EN 60601-1 - EN55011-B | ||
890-520-900 Verbindungskabel Tastkopf 0,5 m ** | |||||||||
890-520-915 Verbindungskabel Tastkopf 1,5 m |
Netzteile (seaprat bestallbar)
| Bild | Merkzettel | Artikel | Eingangsspannung | Ausgangs- stromstärke | Rauschen* | Kanäle | Ausgangs- spannung | Leistung | Standard |
|---|---|---|---|---|---|---|---|---|---|
889-09V-PS6 8ch Netzteil für Fernsteuerung mit USB Schnittstelle | 90-240 V AC, 47-63 Hz | 0,5 A DC kontinuierlich | 8 mV RMS | 8 | ± 9 V | 60 W | IEC/EN 60601-1 - EN55011-B | ||
889-09V-PS6-L 8ch Netzteil für Fernsteuerung mit USB und LAN Schnittstelle | 90-240 V AC, 47-63 Hz | 0,5 A DC kontinuierlich | 8 mV RMS | 8 | ± 9 V | 60 W | IEC/EN 60601-1 - EN55011-B |
(*) Bandbreite 20 MHz
(**) Das Netzteilkabel (0,5 m) ist bei allen PMK-Tastköpfen, die ein Netzteil PS02/03/AP01 benötigen, im Lieferumfang enthalten.
