Hochohmige differentielle Tastkopf Serie HSDP
1MΩ || 0,6pF Eingang
■ ±8V, ±20V, ±42V Modelle
■ ±60V Gleichtaktunterdrückung
■ Ideal für die Fehlersuche und
Überprüfung von seriellen Bussen
■ Bis zu 7,5m Kabellänge für weit
entfernte Testpunkte
HSDP Serie: bis zu 4GHz, ±42V, 7,5m
Die HSDP-Serie bietet die beste Leistung ihrer Klasse mit >2GHz-Modellen bis zu ±42V differentiellem Eingangsbereich und ±8V-Modellen bis zu >4GHz Bandbreite. Die hohe Eingangsimpedanz, das geringe Rauschen und der Gleichtaktspannungsbereich von 60 V machen die verschiedenen Modelle ideal für verschiedene Schaltungsmessungen zur Entwicklung, Validierung und Fehlersuche bei analogen Signalen, wie sie in Schaltnetzteilen verwendet werden. Die HSDP-Tastköpfe sind auch ideal für die Charakterisierung einer Vielzahl von seriellen Bus-Designs und unterstützen die gängigsten seriellen Bus-Schnittstellen wie USB2.0, Ethernet (GbE), CAN/LIN, I2C, SPI, SATA, FireWire (1394b), FlexRay, HDMI usw.

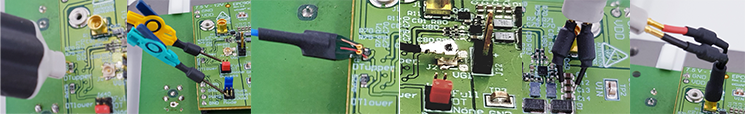

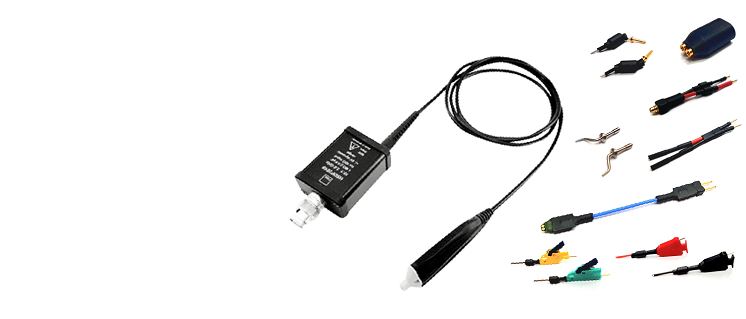

Die HSDP Serie verfügt über 2,54mm Eingangsbuchsen (0,1‘‘, Industriestandard), die mit einer Vielzahl von auf dem Markt erhältlichen Kontaktierungszubehör kompatibel sind. Dank des kompakten Tastkopfdesigns und der Vielzahl an Zubehör ist die HSDP Serie ideal für die Prüfung von kleinsten IC-Bauelementen und Schaltungen geeignet.
Die steuerbaren ±12V Eingangsoffset erweitern den dynamischen Messbereich des Tastkopfs auf ±20V. Mit einer Eingangsimpedanz von 1MΩ || <0,6pF zwischen den Tastkopfspitzen kann die HSDP Serie zum Prüfen empfindlicher Schaltungen verwendet werden, ohne dabei die zu prüfende Schaltung nachteilig zu belasten.
Alle Modelle sind entweder mit einer Kabellänge von 7,5 m oder 2 m erhältlich. Die längeren Kabelversionen ermöglichen es dem Benutzer weit entfernte und schwer zugängliche Messpunkte zu prüfen, die mit anderen auf dem Markt erhältlichen Messlösungen bisher unerreichbar sind.
Die HSDP Serie verfügt als Ausgang über einen universellen BNC-Anschluss und ist mit jedem Oszilloskop mit einer 50Ω-Eingangsimpedanz oder einer 1MΩ-Eingangsimpedanz und einem 50Ω-Durchführungsabschluss kompatibel, wodurch die HSDP Serie mit jedem Oszilloskop im Labor verwendet werden kann.
Der Offset der HSDP Serie kann über eine externe Schnittstelle eingestellt werden.
Ein entsprechendes PMK Netzteil ist erforderlich. Diese sind mit einer USB-Schnittstelle und optional mit LAN-Schnittstelle erhältlich. Eine Fernsteuerung des Tastkopfes wird durch das Netzteil ermöglicht.
Der genaue Funktionsumfang der Tastköpfe wird auf der unten verlinkten Seite zur jeweiligen Softwarelösung beschrieben.
Es stehen mehrere Softwarelösungen zur Fernsteuerung von PMK-Produkten zur Verfügung: Remote control
Das 1-Kanal-Akku-Netzteil AP-01 ermöglicht einen autarken und isolierten Betrieb von mehr als 8 Stunden, so dass der Benutzer die Tastköpfe flexibel an verschiedenen Standorten einsetzen kann.
Das AP-01 versorgt den Tastkopf nur mit Strom und bietet keine Fernsteuerung per Software.
Weitere Informationen zum AP-01 finden Sie hier: Netzteile
ISO17025-Kalibrierung bei Auslieferung oder als Re-Kalibrierung auf Anfrage möglich.
Tastköpfe OHNE Netzteil (separat bestellbar - siehe unten)
| Bild | Merkzettel | Artikel | Teilung | Bandbreite (-3dB) | Dynamischer Messbereich | Kabellänge | Rauschen* |
|---|---|---|---|---|---|---|---|
HSDP4010 Differentieller Tastkopf | 10:1 | 4 GHz | ±8 V | 1,3 m | < 2 mV RMS | ||
HSDP2010 Differentieller Tastkopf | 10:1 | 2 GHz | ±8 V | 1,3 m | < 1,5 mV RMS | ||
HSDP2010L Differentieller Tastkopf | 10:1 | 1,8 GHz | ±8 V | 7,5 m | < 2,5 mV RMS | ||
HSDP2025 Differentieller Tastkopf | 25:1 | 2 GHz | ±20 V | 1,3 m | < 3 mV RMS | ||
HSDP2025L Differentieller Tastkopf | 25:1 | 1,8 GHz | ±20 V | 7,5 m | < 5 mV RMS | ||
HSDP2050 Differentieller Tastkopf | 25:1 | 2 GHz | ±42 V | 1,3 m | < 6 mV RMS | ||
HSDP2050M Differentieller Tastkopf | 50:1 | 1,8 GHz | ±42 V | 3,5 m | < 6 mV RMS | ||
HSDP2050L Differentieller Tastkopf | 50:1 | 1,8 GHz | ±42 V | 7,5 m | < 10 mV RMS | ||
HSDP1510 Differentieller Tastkopf | 10:1 | 1,5 GHz | ±10 V | 1,3 m | < 1,5 mV RMS | ||
HSDP1010 Differentieller Tastkopf | 10:1 | 1 GHz | ±10 V | 1,3 m | < 1,5 mV RMS | ||
HSDP0510 Differentieller Tastkopf | 10:1 | 500 MHz | ±10 V | 1,3 m | < 1,5 mV RMS |
Tastköpfe MIT Steckernetzteil
| Bild | Merkzettel | Artikel | Teilung | Bandbreite (-3dB) | Dynamischer Messbereich | Kabellänge | Rauschen* |
|---|---|---|---|---|---|---|---|
HSDP4010-BUN1 Differentieller Tastkopf | 10:1 | 4 GHz | ±8 V | 1.3 m | < 2 mV RMS | ||
HSDP2010-BUN1 Differentieller Tastkopf | 10:1 | 2 GHz | ±8 V | 1.3 m | < 1.5 mV RMS | ||
HSDP2010L-BUN1 Differentieller Tastkopf | 10:1 | 1.8 GHz | ±8 V | 7.5 m | < 2.5 mV RMS | ||
HSDP2025-BUN1 Differentieller Tastkopf | 25:1 | 2 GHz | ±20 V | 1.3 m | < 3 mV RMS | ||
HSDP2025L-BUN1 Differentieller Tastkopf | 25:1 | 1.8 GHz | ±20 V | 7.5 m | < 5 mV RMS | ||
HSDP2050-BUN1 Differentieller Tastkopf | 50:1 | 2 GHz | ±42 V | 1.3 m | < 6 mV RMS | ||
HSDP2050M-BUN1 Differentieller Tastkopf | 50:1 | 1.8 GHz | ±42 V | 3.5 m | < 6 mV RMS | ||
HSDP2050L-BUN1 Differentieller Tastkopf | 50:1 | 1.8 GHz | ±42 V | 7,5 m | < 10 mV RMS | ||
HSDP1510-BUN1 Differentieller Tastkopf | 10:1 | 1.5 GHz | ±10 V | 1.3 m | < 1.5 mV RMS | ||
HSDP1010-BUN1 Differentieller Tastkopf | 10:1 | 1 GHz | ±10 V | 1.3 m | < 1.5 mV RMS | ||
HSDP0510-BUN1 Differentieller Tastkopf | 10:1 | 500 MHz | ±10 V | 1.3 m | < 1.5 mV RMS |
Netzteile (separat bestellbar)
| Bild | Merkzettel | Artikel | Eingangsspannung | Ausgangs- stromstärke | Rauschen* | Kanäle | Ausgangs- spannung | Leistung | Standard |
|---|---|---|---|---|---|---|---|---|---|
889-09V-PS2 PS-02 | 90-240 V AC, 47-63 Hz | 0,5 A DC kontinuierlich | 5 mV | 2 | ± 9 V | 20 W | IEC/EN 60601-1 - EN55011-B | ||
889-09V-PS2-L PS-02-L; LAN | 90-240 V AC, 47-63 Hz | 0,5 A DC kontinuierlich | 6 mV | 2 | ± 9 V | 20 W | IEC/EN 60601-1 - EN55011-B | ||
889-09V-PS3 PS-03 | 90-240 V AC, 47-63 Hz | 0,5 A DC kontinuierlich | 7 mV | 4 | ± 9 V | 40 W | IEC/EN 60601-1 - EN55011-B | ||
889-09V-PS3-L PS-03-L; LAN | 90-240 V AC, 47-63 Hz | 0,5 A DC kontinuierlich | 8 mV | 4 | ± 9 V | 40 W | IEC/EN 60601-1 - EN55011-B | ||
889-09V-PS6 8ch Netzteil für Fernsteuerung mit USB Schnittstelle | 90-240 V AC, 47-63 Hz | 0,5 A DC kontinuierlich | 8 mV RMS | 8 | ± 9 V | 60 W | IEC/EN 60601-1 - EN55011-B | ||
889-09V-PS6-L 8ch Netzteil für Fernsteuerung mit USB und LAN Schnittstelle | 90-240 V AC, 47-63 Hz | 0,5 A DC kontinuierlich | 8 mV RMS | 8 | ± 9 V | 60 W | IEC/EN 60601-1 - EN55011-B | ||
889-09V-AP01 AP-01 (Akkupack) | 700 mA DC | 1 | ± 9 V | 20 W | |||||
890-520-900 Verbindungskabel Tastkopf 0,5 m * | |||||||||
890-520-915 Verbindungskabel Tastkopf 1,5 m |
(*) Das Netzteilkabel (0,5 m) ist bei allen PMK-Tastköpfen, die ein Netzteil PS02/03/AP01 benötigen, im Lieferumfang enthalten.
