AC/DC Stromzangen
Iwatsu® SS-500 Serie, DC-120MHz, 700A
Während bei der direkten Messung von Stromstärken der Stromkreis aufgetrennt werden muss,
um das Strommessgerät (Amperemeter) in Reihe zu schalten, ist dies bei der indirekten Messung mit dem Zangenamperemeter nicht erforderlich, da es die magnetische Wirkung des Leiterstroms registriert.
Dank eines zangenartig teilbaren Eisenkerns kann man Leiter oder Stromschienen umfassen, ohne den Stromkreis auftrennen zu müssen. Deshalb kann auch an Anlagen gemessen werden, die nicht abgeschaltet werden können.
Ein weiterer Vorteil ist die galvanische Trennung. Das Messsignal ist also gegenüber der zu messenden Größe vollkommen potentialfrei.
Auszug eines wiki.
Stromzangen Serie SS-500
| Bild | Merkzettel | Bestellnummer | Bandbreite (-3dB) | Anstiegszeit (10 - 90%) | Stromstärke | Ø Kabeldurchmesser (max.) |
|---|---|---|---|---|---|---|
SS-520 | DC - 50 MHz | 7 ns | 5 A rms (DC,Sinus) | 5 mm | ||
| ± 7,5 A peak | ||||||

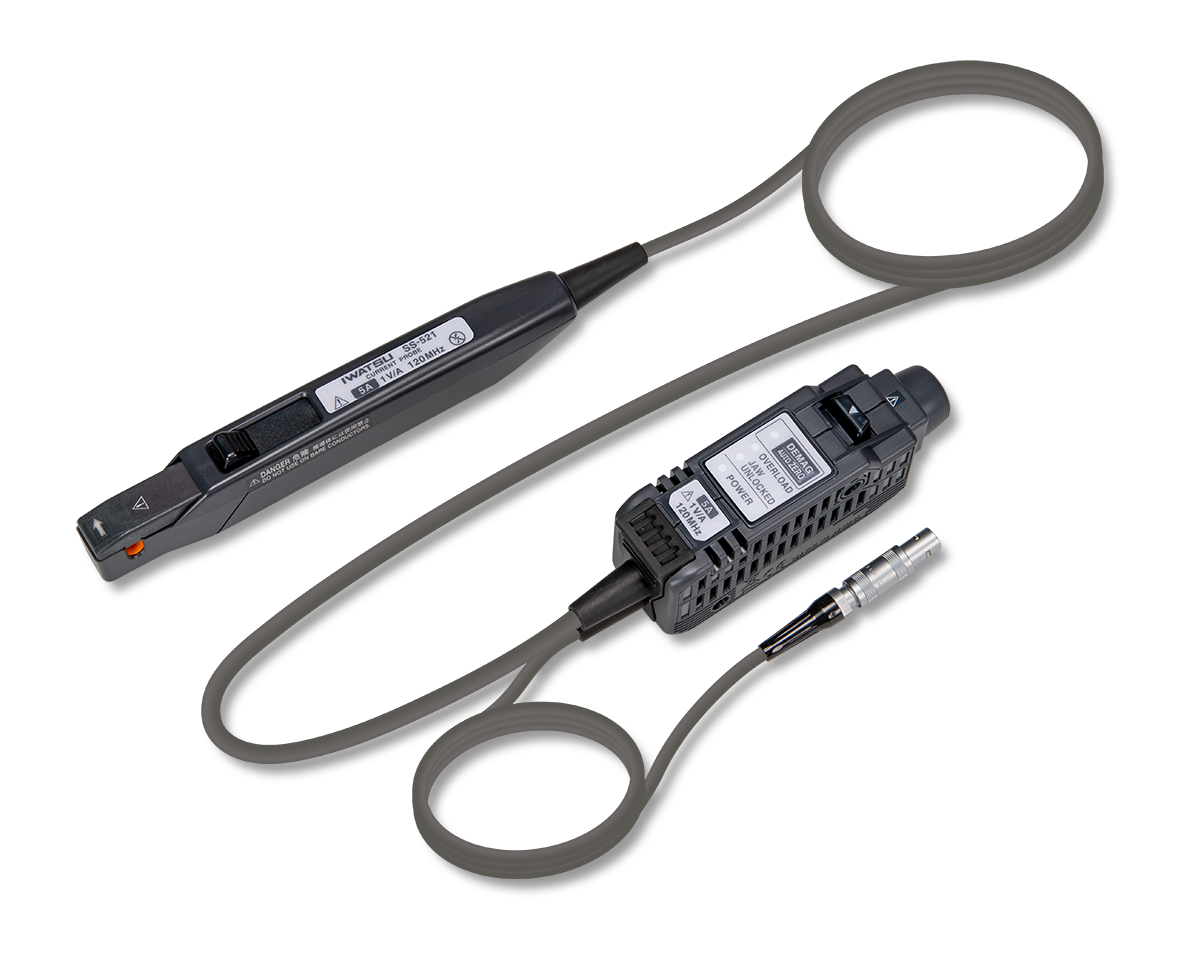

SS-521 | DC - 120 MHz | 2,9 ns | 5 A rms (DC,Sinus) | 5 mm | ||
| ± 7,5 A peak | ||||||
SS-530 | DC - 50 MHz | 7 ns | 30 A Bereich: 30 A rms | 5 mm | ||
| ± 50 A peak (1/6 Duty Cycle) | ||||||
| 5 A Bereich: 5 A rms | ||||||
| ± 7,5 A peak | ||||||

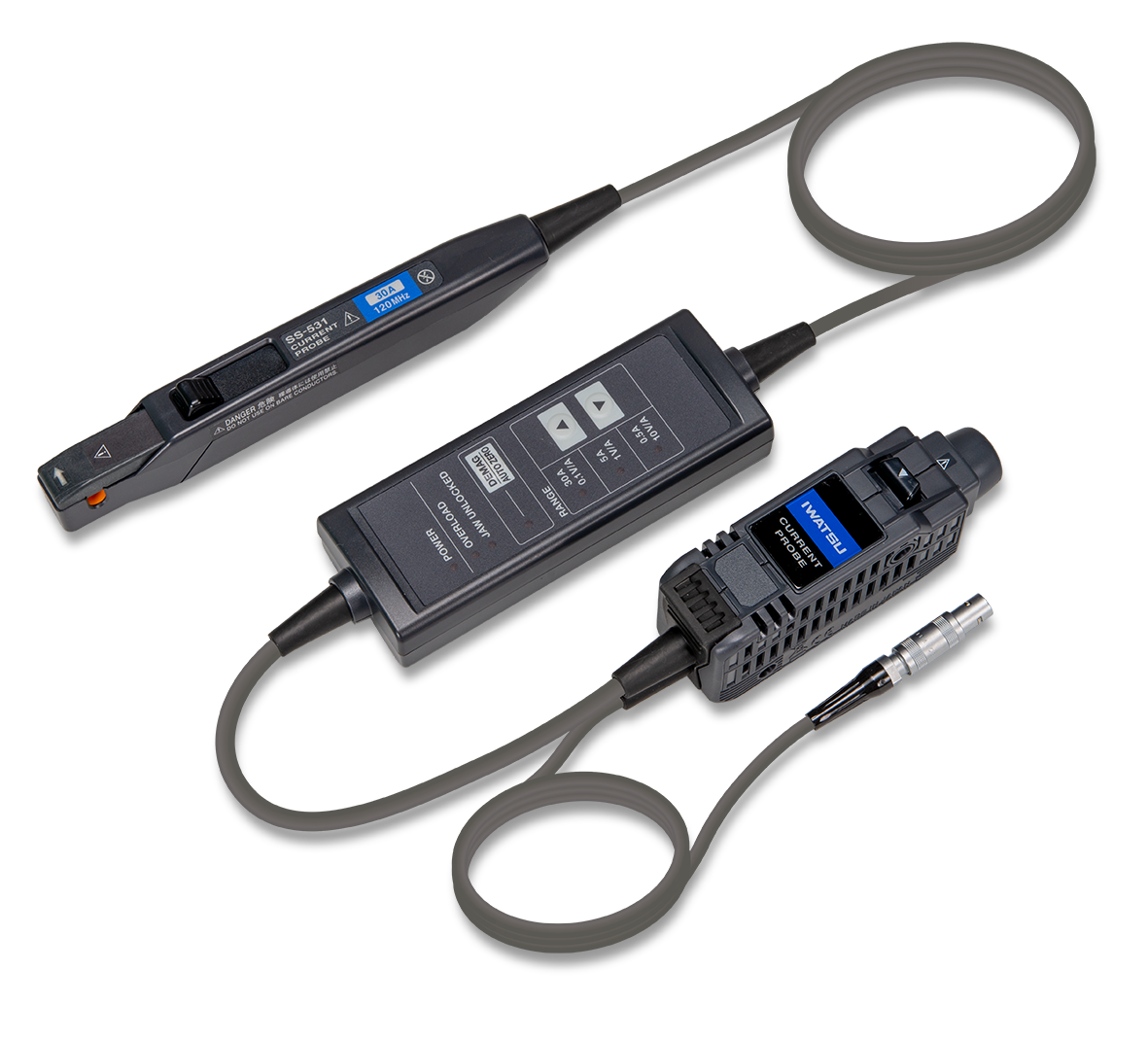

SS-531 | DC - 120 MHz | 2,9 ns | 0,5 A Bereich: 0,5 A rms | 5 mm | ||
| ± 0,75 A peak (bis 10 MHz) | ||||||
SS-540 | DC - 50 MHz | 7 ns | 30 A rms | 5 mm | ||
| ± 50 A peak | ||||||

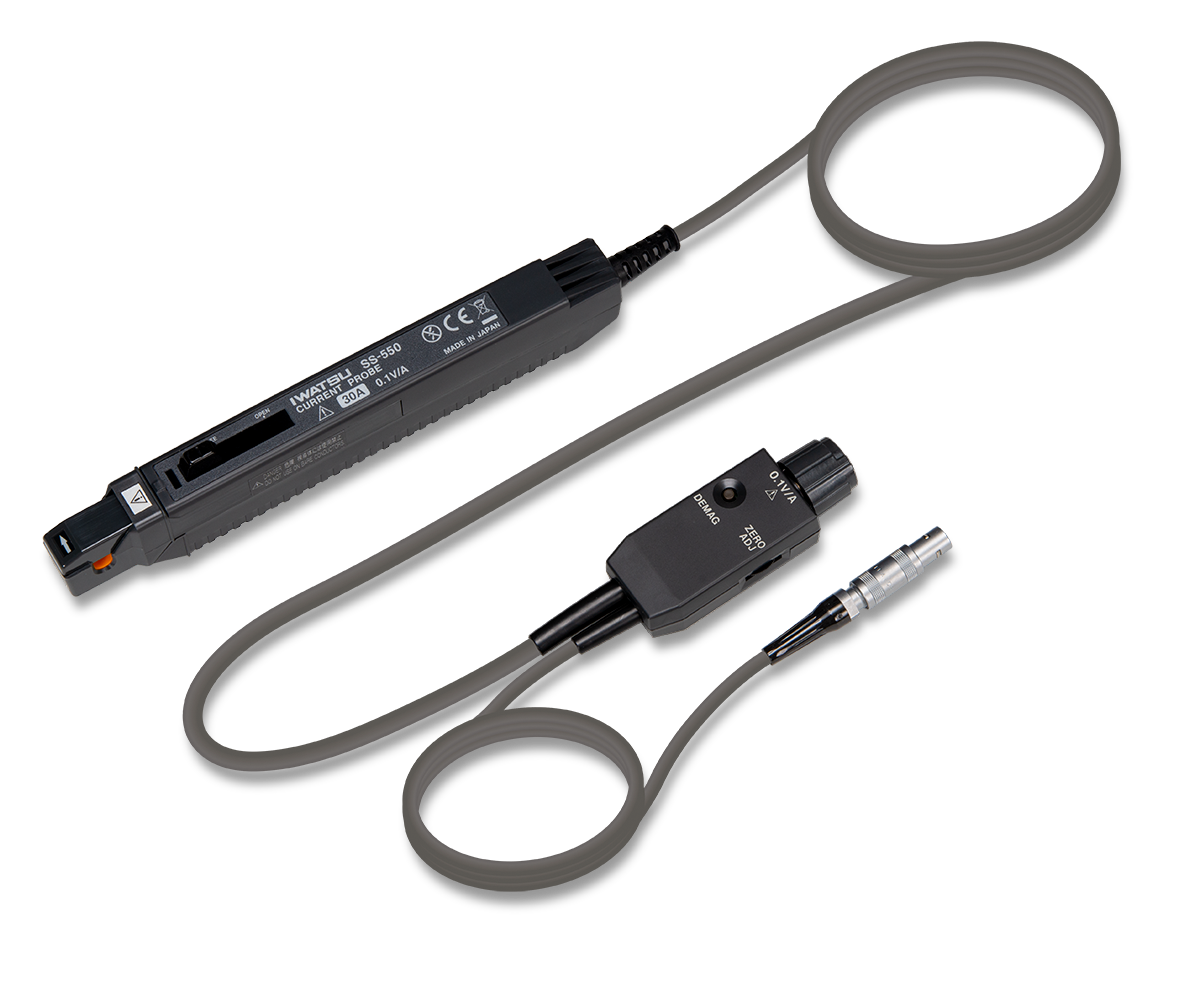

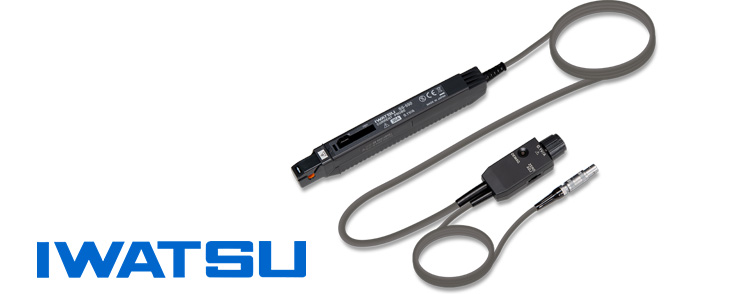

SS-550 | DC - 100 MHz | 3,5 ns | 30 A rms | |||
| ± 50 A peak | ||||||
SS-560 | DC - 10 MHz | 35 ns | 150 A | 20 mm | ||
| 300 A peak | ||||||
| 500 A (Pulsbreite < 30 µs) | ||||||

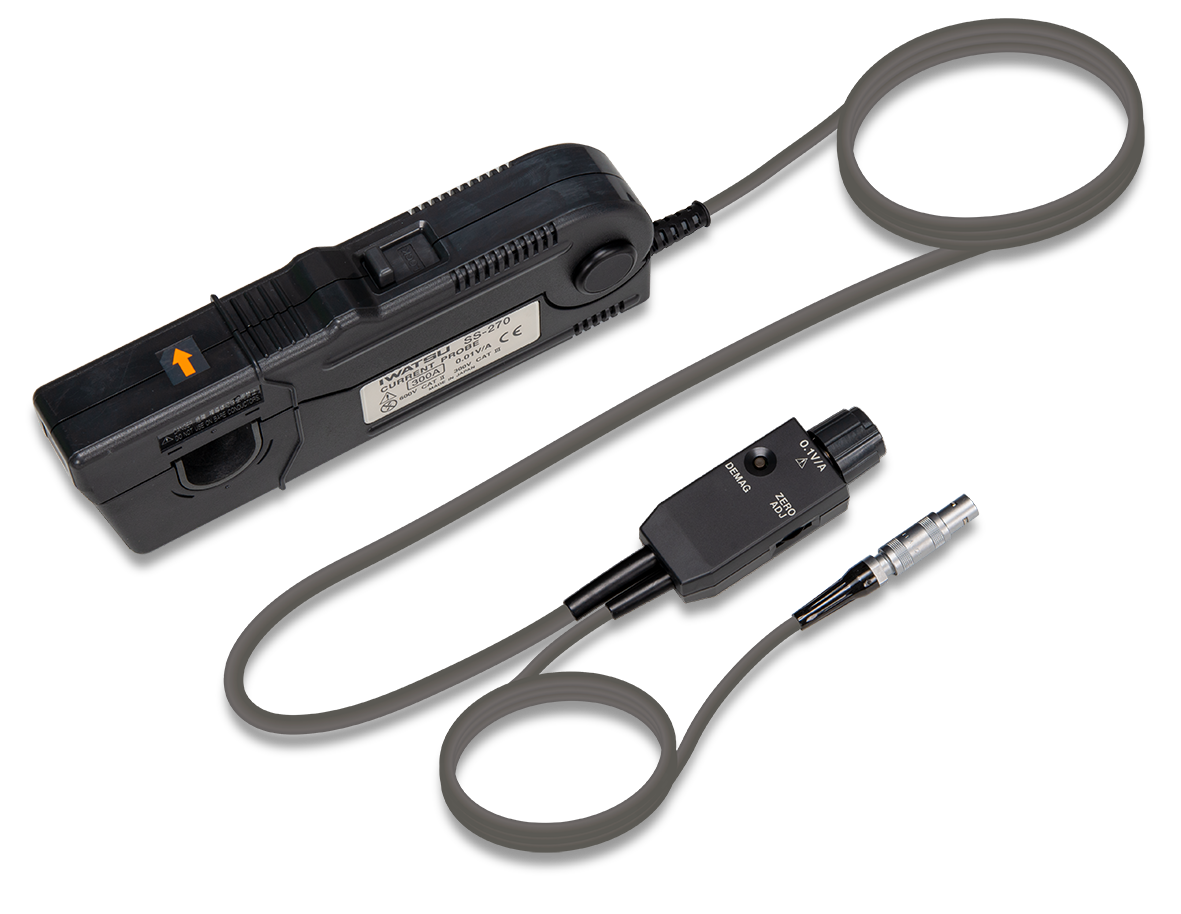

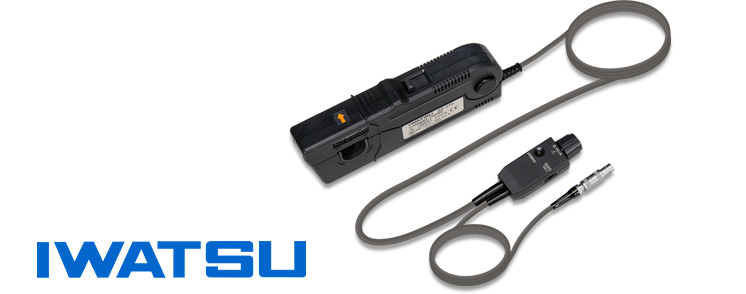

SS-570 | DC - 2 MHz | 175 ns | 500 A | 20 mm | ||
| 700 A peak |
Stromversorgungen
| Bild | Merkzettel | Bestellnummer | Leistung (max) | Ausgangs- stromstärke | Kanäle |
|---|---|---|---|---|---|

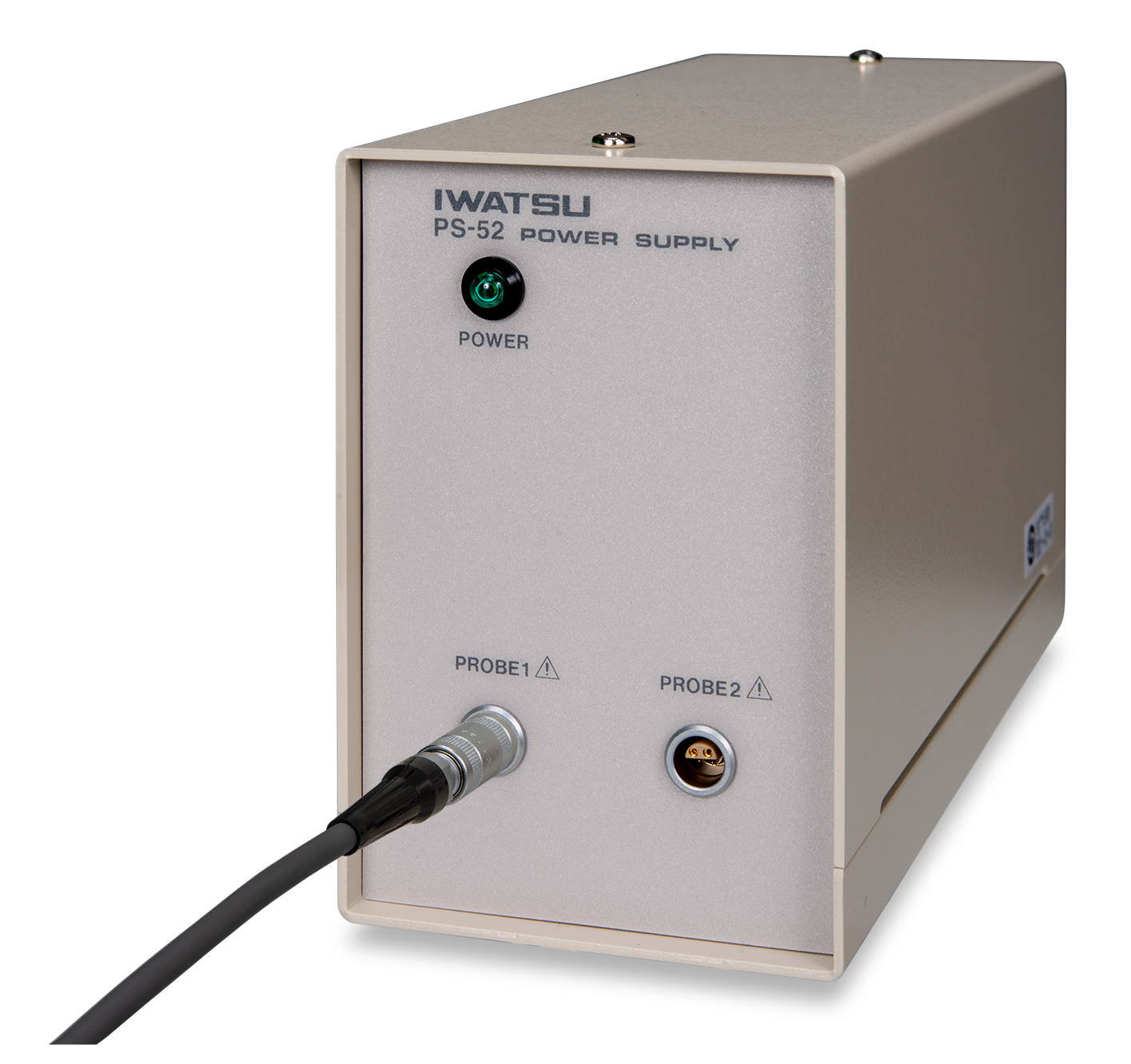

PS-52 | 20 W | 600 mA | 2 | ||

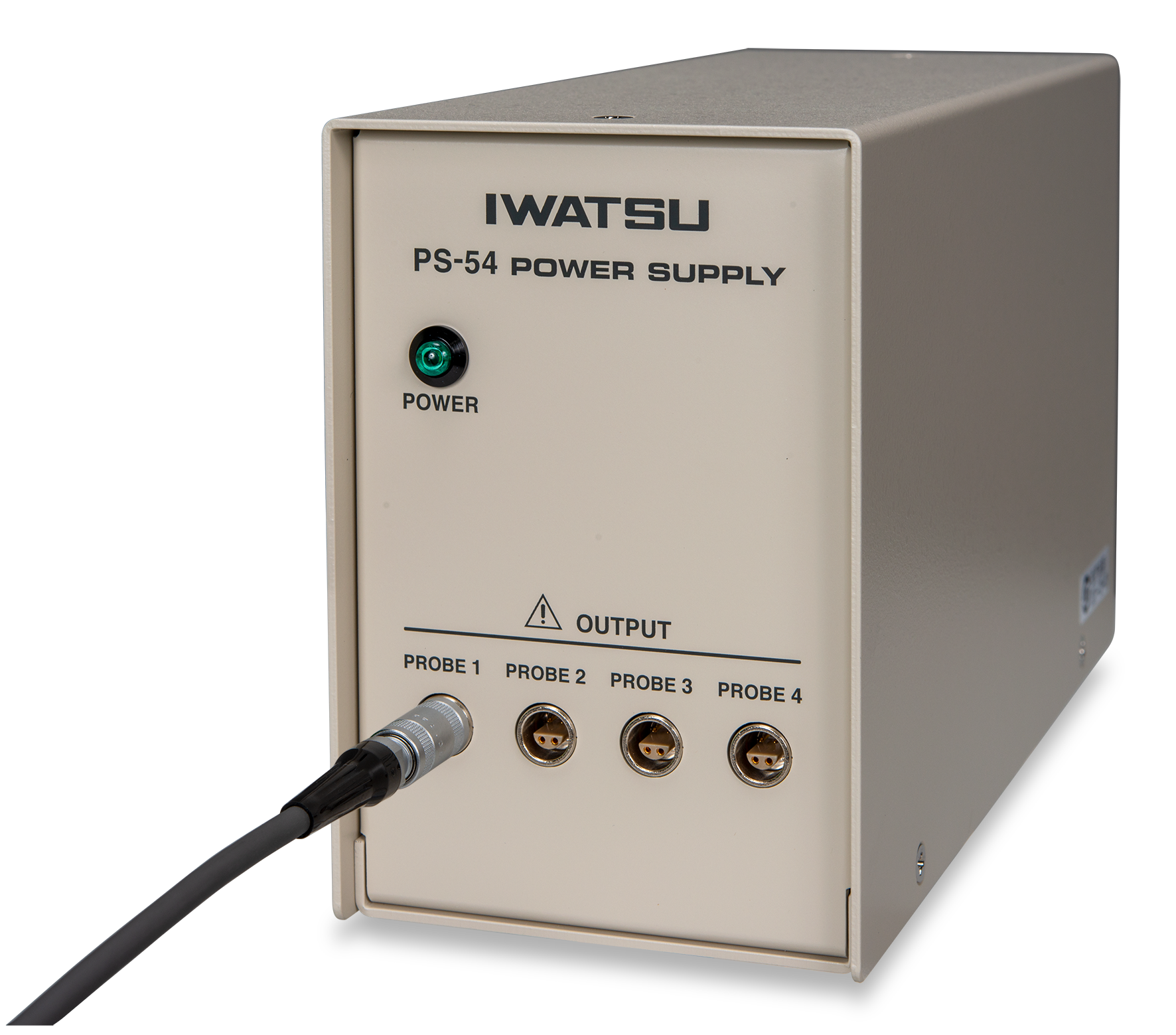

PS-54 | 170 W | 2,5 A | 4 |
